Quanti interruttori deve avere un quadro elettrico a norma?
La normativa CEI 64-8 non stabilisce un numero fisso di interruttori, ma impone dei criteri di suddivisione minimi: per un impianto base (Livello 1) sono necessari almeno due interruttori differenziali per garantire che un guasto non lasci l'intera casa al buio. Il numero complessivo di magnetotermici dipenderà poi dal numero di stanze e dalla presenza di carichi pesanti come condizionatori o piani a induzione.
Posso sostituire da solo un interruttore del quadro elettrico?
No: ogni intervento sui componenti interni del centralino deve essere effettuato esclusivamente da un tecnico installatore abilitato. Questo non è solo un consiglio di sicurezza per evitare folgorazioni, ma un obbligo legale: al termine dell'intervento, il professionista deve rilasciare la Dichiarazione di Conformità (DiCo), l'unico documento che certifica che l'impianto è a norma nel 2026.
Perché il quadro elettrico emette un ronzio o fa rumore?
Un leggero ronzio (spesso simile a una vibrazione metallica) può essere causato da diversi fattori: un morsetto allentato che genera micro-archi elettrici, un componente difettoso o un eccessivo carico termico sugli interruttori. Se avverti questo rumore, è fondamentale far ispezionare il quadro da un elettricista per evitare che il surriscaldamento danneggi i cavi o provochi un principio di incendio.
Ultima modifica il 6 marzo 2026 alle ore 09:11
Loading comments...
Attiva gratis un'offerta in 5 minuti
Garantire una gestione sicura dell'energia domestica parte dalla corretta conoscenza del proprio impianto: un quadro elettrico aggiornato e ben strutturato non è solo un requisito tecnico, ma la base fondamentale per supportare i nuovi standard di consumo legati a domotica, piani a induzione e mobilità elettrica. In questa guida esploreremo come configurare al meglio il centralino di casa per massimizzare la sicurezza degli ambienti e l'efficienza della tua fornitura nel 2026.
Chiama Papernest e attiva la migliore offerta luce e gas per te per risparmiare in bolletta!
Servizio senza costo aggiuntivo: dal Lunedì al Venerdì dalle 9:00 alle 20:00 ed il Sabato dalle 9:00 alle 17:00
Più di 1 Milione di clienti si rivolgono a noi! Affidati al nostro servizio semplice, veloce e senza compromessi!
Annuncio: Servizio senza costi aggiuntivi. 4,8/5 su Trustpilot ⭐⭐⭐⭐⭐
Annuncio: Servizio senza costi aggiuntivi. 4,8/5 su Trustpilot ⭐⭐⭐⭐⭐

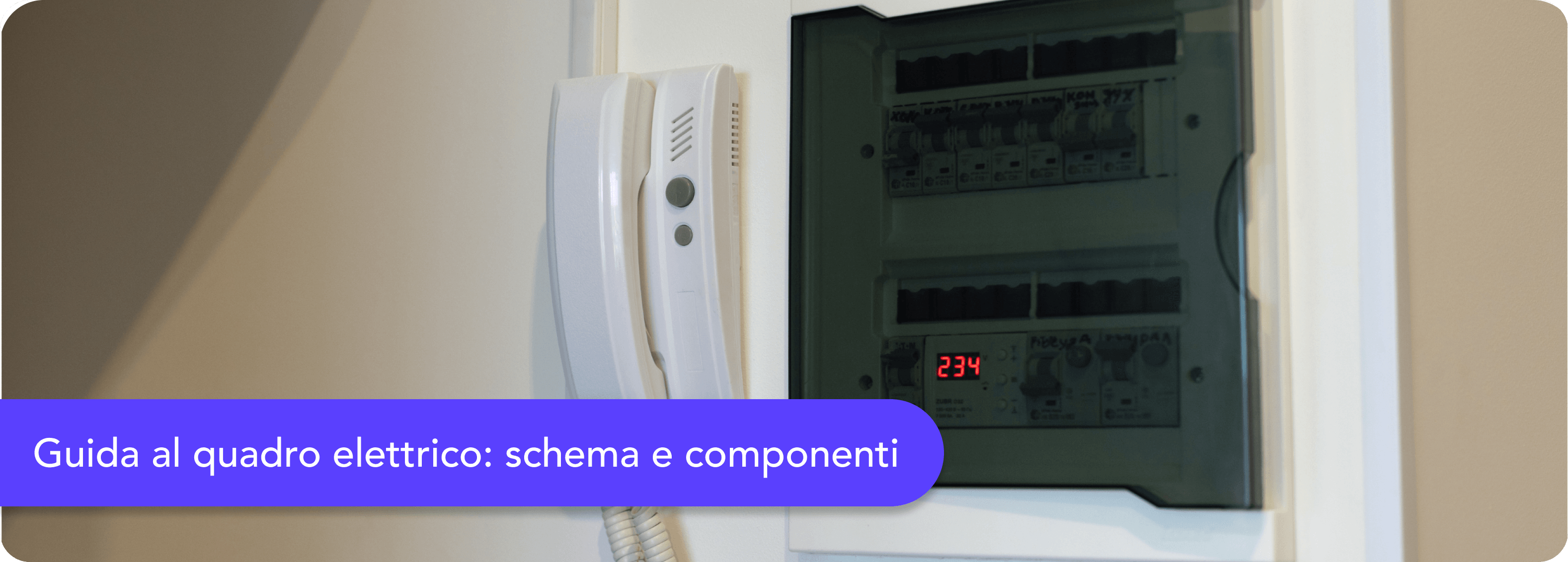

Cos’è e a cosa serve il centralino di casa?
Il quadro elettrico, comunemente chiamato centralino, rappresenta il punto di smistamento e controllo dell'energia elettrica della tua abitazione. La sua funzione principale è quella di ricevere l'energia dal contatore e distribuirla in modo intelligente e sicuro a tutte le stanze. Oltre alla distribuzione, il quadro ha un compito di protezione: monitora costantemente il flusso elettrico per prevenire cortocircuiti, sovraccarichi e scosse elettriche accidentali, salvaguardando sia l'integrità degli elettrodomestici che la sicurezza di chi vive in casa.
La differenza tra quadro elettrico e contatore
Sebbene entrambi gestiscano l'elettricità, hanno ruoli e proprietà molto diversi che è fondamentale conoscere per non sbagliare in caso di guasti:
📟 Il contatore (proprietà del distributore): è lo strumento che misura i consumi per la fatturazione. si trova solitamente all'esterno o in un vano tecnico comune. gestisce la potenza contrattuale (es. 3 kW) e non è accessibile per modifiche private.
⚡ Il quadro elettrico (proprietà privata): si trova all'interno dell'abitazione. è il dispositivo che comanda le singole linee di casa (luci, prese, elettrodomestici). se l'impianto ha un problema locale, è qui che scatta la protezione.
Quadro da interno o da esterno: dove posizionarlo?
La scelta della posizione non è solo estetica ma funzionale. Ecco un confronto per aiutarti a decidere dove installare il tuo nuovo centralino:
Posizione
Vantaggi
Svantaggi
Interno (Ingresso/Vano)
facile accesso immediato;
protezione totale da polvere e umidità;
minor costo di installazione.
occupa spazio a parete;
può richiedere soluzioni estetiche.
Esterno (Balcone/Vano scale)
libera spazio prezioso in casa;
ideale per villette o case indipendenti.
necessita di cassetta stagna IP65 (più cara);
scomodo se scatta durante un temporale.
I componenti e i moduli del quadro elettrico: come è composto
Per capire la struttura del centralino, bisogna fare una distinzione chiara tra lo spazio fisico e gli apparecchi che lo occupano:
📦 Il modulo: è l'unità di misura dello spazio sulla barra metallica interna. immagina il modulo come un "posto auto" vuoto: un centralino può avere ad esempio 12 o 24 posti disponibili da riempire.
⚡ Il componente: è l'apparecchio vero e proprio che viene installato nel modulo. i componenti principali che troverai nel tuo quadro sono:
interruttore magnetotermico: protegge i cavi dai cortocircuiti e dai sovraccarichi;
scaricatore di sovratensione (SPD): protegge l'elettronica dai fulmini e sbalzi di tensione;
interruttore differenziale: è il salvavita che protegge le persone.
Il Salvavita (Differenziale): cos'è e perché scatta?
L'interruttore differenziale, noto come salvavita, monitora che la corrente in entrata sia uguale a quella in uscita. se rileva una minima differenza, significa che c'è una dispersione: la corrente sta "scappando" verso terra, magari attraverso una persona. in questo caso, il dispositivo scatta istantaneamente per prevenire la folgorazione.
⚠️ Cosa fare se il Salvavita scatta spesso?
Temporali: se accade con i fulmini, è necessaria l'installazione di un modulo SPD o di un differenziale 'altamente immune';
Elettrodomestici: prova a scollegare forno, lavatrice o frigo uno alla volta per individuare quello che 'disperde' corrente;
Test mensile: premi il tasto 'T' (Test) sul dispositivo. se non scatta premendo il tasto, il componente è guasto e va cambiato subito.
Quadro elettrico a norma 2026: i requisiti di sicurezza (CEI 64-8)
La normativa tecnica di riferimento è la CEI 64-8, che definisce i parametri minimi di sicurezza e prestazione. Nel 2026, un quadro elettrico a norma deve garantire che un piccolo guasto non isoli l'intera abitazione.
I requisiti fondamentali oggi includono:
un impianto che non rispetta questi criteri non solo è meno sicuro, ma non permette di ottenere la certificazione di conformità necessaria per vendere o affittare l'immobile.
Almeno due differenziali: la linea luci e la linea prese devono essere sotto salvavita diversi per evitare il buio totale;
Cavi certificati: uso di conduttori a bassa emissione di fumi e non propaganti l'incendio;
Spazio residuo: almeno il 15% del centralino deve restare libero per future necessità (es. wallbox auto elettrica).
Risparmia in bolletta! Attiva con Papernest l'offerta più adatta a te!
Info
Schema Quadro Elettrico: come dividere le linee di casa
Uno schema elettrico moderno si basa sul concetto di sezionamento. L'obiettivo è suddividere l'abitazione in zone indipendenti affinché un guasto su una singola presa non causi il blackout totale. dividere le linee correttamente permette inoltre di dimensionare i cavi in base al carico: cavi più grandi per il forno e la lavatrice, cavi standard per le lampadine.
Esempio di divisione ideale per il 2026
Suddividere le linee in questo modo aumenta la praticità quotidiana: potrai riparare una presa in cucina senza restare al buio nel resto dell'appartamento.
🛋️ Zona giorno: luci e prese gestite separatamente;
🌙 Zona notte: circuiti indipendenti per garantire luce in caso di guasti altrove;
🍳 Cucina: linee dedicate per forno e piano a induzione (carichi elevati);
🛀 Bagni: linea protetta per lavatrice e asciugatrice;
❄️ Climatizzazione: un interruttore specifico per i condizionatori.
Differenze tra lo schema per 3 kW e 6 kW
Passare da una fornitura di 3 kW a 6 kW è una scelta sempre più comune per chi desidera una casa moderna e "full electric". Avere più kW ti permette di utilizzare contemporaneamente elettrodomestici energivori come forno, lavatrice e piano a induzione senza che la corrente "salti" continuamente. Questo aumento di potenza richiede un adeguamento tecnico del quadro: con 6 kW, l'energia che fluisce è maggiore e, se i componenti non sono dimensionati, il rischio di surriscaldamento è reale.
Caratteristica
Assetto 3 kW
Assetto 6 kW
Cavo Montante (dal contatore)
minimo 6 mm²
consigliato 10 mm²
Interruttore Generale
25 Ampere
32 o 40 Ampere
Perché serve l'aiuto di un tecnico?
il valore in Ampere (A) della tabella indica la soglia di tolleranza al calore degli interruttori. se mantieni un interruttore da 25A con un contratto da 6 kW, il quadro scatta continuamente per protezione termica, rendendo inutile l'aumento di potenza contrattuale.
Quando sostituire il quadro elettrico di casa?
Un quadro elettrico ha una vita utile di circa 20-25 anni. è necessario pianificare una sostituzione se:
👃 Segnali di usura: si avverte odore di plastica bruciata o si notano piccoli segni di fusione sugli interruttori;
🏠 Impianti datati: l'abitazione è degli anni '70 o '80 e non è mai stata aggiornata;
🔌 Sottodimensionamento: hai aggiunto elettrodomestici potenti e il quadro scatta senza un motivo apparente;
🛠️ Mancanza di protezioni: manca il tasto di test sul salvavita o il centralino è composto da vecchi fusibili in ceramica.
Quanto costa rifare o aggiornare il quadro elettrico?
Il prezzo finale per l'aggiornamento del quadro elettrico varia in base al numero di linee necessarie e alla marca dei componenti scelti. di seguito una stima dei costi medi nel 2026:
Voce di Spesa
Prezzo Stimato
Componenti (Magnetotermici, Differenziali, SPD)
€250 - €500
Manodopera e Cablaggio professionale
€250 - €450
Certificazione di Conformità (DiCo)
€80 - €150
TOTALE CHIAVI IN MANO
€580 - €1.100
